Виды термоформовочных машин:
- Одностадийные – простые модели для мелкосерийного производства.
- Автоматические – с конвейерной подачей для массового выпуска.
- Ротационные – для глубокой вытяжки сложных изделий.
Принцип работы:
1. Лист пластика фиксируется в зажимной раме.
2. Нагреватели размягчают материал до эластичного состояния.
3. Зажимная рама опускается, и включается вакуум, втягивающий пластик в матрицу (или на пуансон).
4. После формования изделие охлаждается и извлекается.

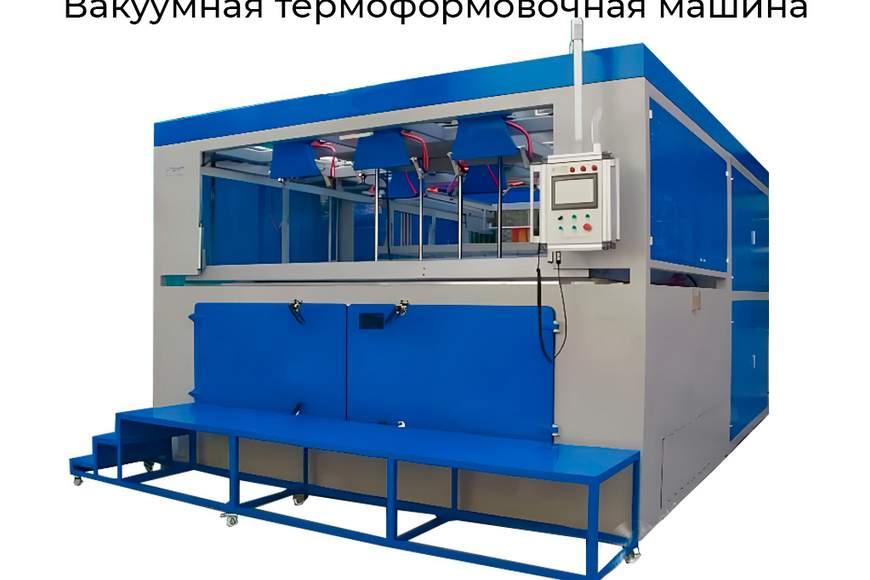

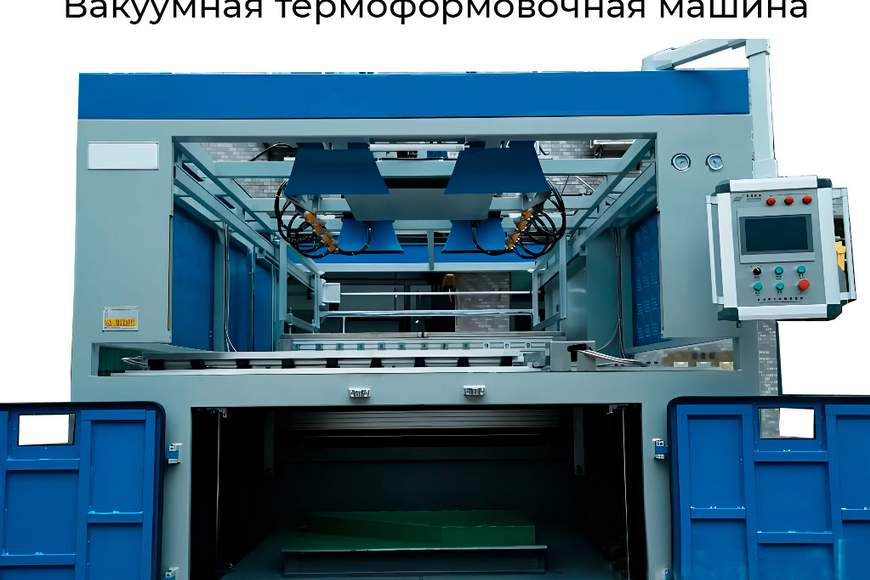

Основные компоненты машины:
1. Станина – несущая рама, обеспечивающая устойчивость и жесткость конструкции.
2. Нагревательная система – инфракрасные нагреватели или керамические ТЭНы, равномерно разогревающие лист пластика до температуры пластичности.
3. Зажимная рама – фиксирует лист материала по периметру, предотвращая смещение.
4. Вакуумный стол – перфорированная поверхность с отверстиями, через которые откачивается воздух для прижатия размягченного пластика к форме.
5. Вакуумный насос – создает разрежение (обычно до 0,8–0,95 бар), необходимое для формовки.
6. Система охлаждения – вентиляторы или водяное охлаждение для ускорения затвердевания изделия.
7. Пневматическая/гидравлическая система – управляет движением зажимных рам и форм.
8. Чиллер (опционально) – поддерживает температуру воды в системе охлаждения.
9. ЧПУ-управление (в современных моделях) – задает параметры нагрева, времени формования, перемещения рам.

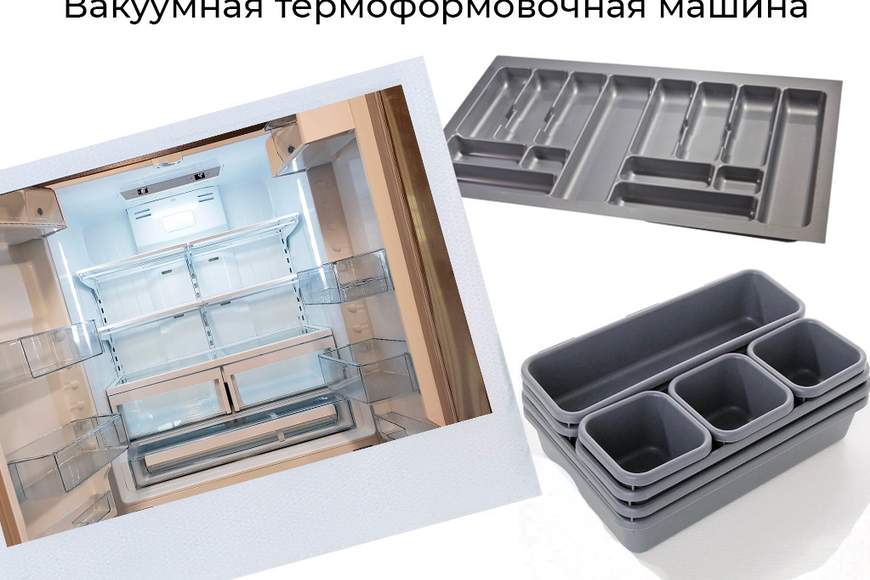

Применение:
- Внутренние панели холодильника,
- Упаковка (блистеры, контейнеры).
- Автомобильные детали (панели, облицовка).
- Медицина (стерильные лотки, кассеты).
- Рекламная продукция (световые буквы, вывески).
Технические характеристики в зависимости от модели:
Максимальная площадь формования:
- 1500 х 1200 мм
- 1500 х 1500 мм
- 2000 х 1200 мм
- 2000 х 1500 мм
- 2500 х 1200 мм
- 2500 х 1500 мм
Максимальная высота пресс-формы:
300 / 600 мм (настраиваемая)
Вес оборудования от 5000 до 7500 кг
Толщина пластикового листа: от 1 до 10 мм
Скорость производства: от 12 до 25 форм в час
| Номенклатура | Тип | Цена розн. руб | Цена опт., руб |
|---|---|---|---|
| Вакуумный Термоформер | Автоматическая | По запросу | По запросу |
